Plaatafmetingen staal

De standaard afmetingen van stalen platen zijn afhankelijk van de wijze waarop deze worden geproduceerd.

Bandplaat, die middels een continu proces wordt geproduceerd, is leverbaar tot een maximale breedtemaat van 2.000 mm. Kwartoplaat daarentegen kan regulier worden geleverd in breedtematen tot 4.000 mm. Zowel voor bandplaat als voor kwartoplaat zijn verschillende, regulier in de handel verkrijgbare maten beschikbaar.

Graag wijzen wij u erop dat wij een plaatbewerkings- en constructiebedrijf zijn. Wij handelen daarom niet in onbewerkt plaatmateriaal.

Project aanvragen Contactmogelijkheden

Het belangrijkste in het kort

Vier vaste maatklassen: Van 2 × 1 m tot 6 × 2 m dekt Tosec met klein, middel, groot en XL formaat de meest voorkomende behoeften af.
Twee productiemethoden: Bandplaat ontstaat via een continu walsproces en blijft beperkt tot 2.000 mm breedte, kwartoplaat wordt afzonderlijk gewalst en is verkrijgbaar tot 4.000 mm breed.
Speciale maten op bestelling: Voor scheepsbouw, installatiebouw en bruggenbouw zijn platen tot 20 × 3 m verkrijgbaar en te bewerken.
Grote formaten lonen bij nesting: Hoe meer onderdelen uit één plaat worden gesneden, hoe minder verspilling er ontstaat – daarvoor zijn echter ook krachtigere machines en hijsmiddelen nodig.

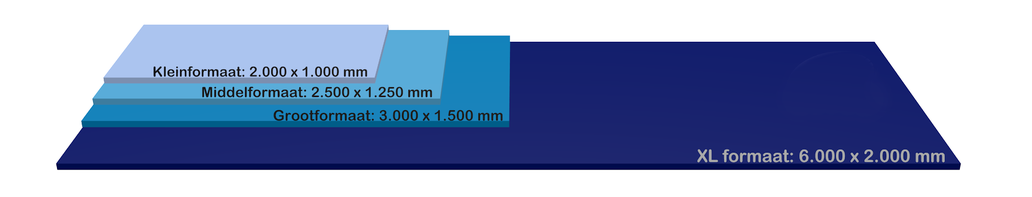

Standaard maten zijn

2 × 1 m

Klein formaat 2.000 × 1.000 mm

2,5 × 1,25 m

Middelformaat 2.500 × 1.250 mm

3 × 1,5 m

Groot formaat 3.000 × 1.500 mm

4 × 2 m

Groot formaat Plus 4.000 × 2.000 mm

6 × 2 m

XL formaat 6.000 × 2.000 mm

Bandplaat wordt geleverd tot een maximale breedtemaat van 2.000 mm. Doordat bandplaat na het eerste walsproces opgerold ("gecoild") wordt, kunnen lengtes langer dan 6.000 mm, mist besteld per minimale bestelhoeveelheid, geleverd worden. Kwartoplaat (of quartoplaat) is verkrijgbaar in plaatdiktes vanaf 5 mm (in een enkel geval soms vanaf 4 mm plaatdikte) maar is regulier leverbaar in breedtematen van 2.500, 3.000 en 3.500 mm. Breedtematen boven de 3.500 mm zijn op verzoek leverbaar. Hieruit volgt dat platen breder dan 2.000 mm maar dunner dan 5 mm bijzonder slecht verkrijgbaar zijn.

Alle snijmachines binnen Tosec kunnen minimaal 6.000 x 2.000 mm verwerken. Ook ons voorraadsysteem is daar op gebaseerd.

Standaard plaatdiktes staal

Hoe een plaat te bewerken is, hangt niet alleen af van het formaat, maar vooral van de materiaaldikte. Deze is op haar beurt weer het resultaat van het walsproces waarmee het uitgangsmateriaal is vervaardigd.

Categorie	Dikte	Walsproces	Typisch voor
Fijnplaat	tot ca. 3 mm	overwegend koudgewalst	Interieurbouw, machinebouw, fijne onderdelen
Grofplaat	vanaf 3 mm	overwegend warmgewalst	Staalbouw, scheepsbouw, dragende constructies

In het assortiment van Tosec komen onder andere de volgende diktes regelmatig voor: 1 / 1,5 / 2 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 mm. Of een bepaalde dikte leverbaar is, hangt bovendien af van het gewenste formaat.

Let op bij internationale tekeningen

Komt een tekening uit een niet-Europees land, dan staat de materiaaldikte soms als “gauge” vermeld in plaats van in millimeters – dit moet vooraf worden verduidelijkt om misverstanden te voorkomen.

Gewicht van stalen platen

Voor transport, hijsmiddelen en opslagplanning is het gewicht van belang. Dit volgt simpelweg uit de dikte en het oppervlak van de plaat – ter oriëntatie een overzicht voor de meest gangbare Tosec-formaten (berekend met een staaldichtheid van circa 7,85 kg/dm³):

Dikte (mm)	kg/m²	2 x 1 m (kg)	2,5 x 1,25 m (kg)	3 x 1,5 m (kg)
1,0	8,0	16,0	25,0	36,0
2,0	16,0	32,0	50,0	72,0
3,0	24,0	48,0	75,0	108,0
4,0	32,0	64,0	100,0	144,0
5,0	40,0	80,0	125,0	180,0
6,0	48,0	96,0	150,0	216,0
8,0	64,0	128,0	200,0	288,0
10,0	80,0	160,0	250,0	360,0
12,0	96,0	192,0	300,0	432,0
15,0	120,0	240,0	375,0	540,0

Afwijkende plaatafmetingen

Naast de standaard plaatafmetingen zijn er ook afwijkende plaatafmetingen verkrijgbaar. De XXL plaatafmetingen zijn bijvoorbeeld 6.000 x 2.500 mm of 12.000 x 3.000 mm maar ook 16.000 x 2.000 mm. Zeer grote plaatafmetingen zijn voornamelijk van toepassing in de scheepsbouw, bruggenbouw en offshore sector.

Tosec heeft zich gespecialiseerd in plaatbewerking en metaalbewerking van plaatwerk en kan snijden tot een maximale afmeting van 20 x 3 m. Wij bewerken plaatwerk met een plaatafmeting tot 20 meter.

Efficiëntie

De plaatafmeting is bepalend voor de maximale afmeting van uw product. Met name bij snijwerk (lasersnijden, autogeen snijden, plasma snijden) is het economisch gezien gunstig om zoveel mogelijk producten uit één plaat te halen. Door met de juiste software en vakkennis efficient te nesten wordt het afval tot een minimum beperkt. Restanten en restplaten worden volledig gerecycled. Dit resulteert in een lagere kostprijs en is beter voor het milieu.

Voordelen

Meer producten per gesneden plaat
Minder handeling
Langere snijtijd per plaat bij dezelfde producten
Hogere efficiëntie van zowel plaat als ook van machine en personeel
Grotere producten passen in de plaat
Minder afval, efficiënter plaatverbruik

Nadelen

Er zijn grotere, duurdere machines nodig
Heftrucks en kranen moeten zwaarder worden uitgevoerd
De voorraadkosten kunnen hoger zijn

Niet al het materiaal is verkrijgbaar in XL formaat of groter.

Doordat Tosec product-gestuurd werkt, worden bij het snijden de producten van meerdere klanten gecombineerd. Wij kunnen XL formaat platen daarmee uitermate efficiënt verwerken. De voordelen wegen ruimschoots op tegen de nadelen.

Toleranties bij plaatafmetingen

Een opgegeven maat is altijd een nominale maat – in de productie ontstaan bijna onvermijdelijk kleine afwijkingen hiervan. Voor plaatmateriaal zijn de volgende ordes van grootte gebruikelijk:

Lengte

Rekenkundig ongeveer +0,0025 x nominale lengte, afhankelijk van de norm.

Breedte

Meestal tussen +0,5 en +2,0 mm, afhankelijk van dikte en breedte van de plaat.

Dikte

Geregeld in DIN EN ISO 9445 voor koudgewalst en EN 10051 voor warmgewalst materiaal.

Vlakheid

Vooral belangrijk wanneer de plaat direct op lasermachines wordt verwerkt.

Wie deze marges al bij het tekenen van het onderdeel meeneemt, bespaart zich latere verrassingen – vooral bij nauwe pasvormen of wanneer onderdelen later worden samengevoegd.

Groot plaatwerk bewerken

Voor sommige producten zijn grotere platen nodig. Tosec kan deze inkopen en verwerken. In het onderstaande overzicht is te zien welke bewerkingen Tosec kan toepassen op groot XXL plaatwerk. Houd hierbij in gedachte dat groot plaatwerk soms kosten efficiënt kan zijn bij kleinere producten die in grotere aantallen besteld worden.

Twijfelt u of heeft u producten die onderstaande afmetingen overstijgen? Neem gerust contact met ons op. Wij denken graag met u mee!

Plaat-/productafmeting	Verkrijgbaarheid	Snijden	Zetten/kanten	Verspanen
2 x 1 m	Goed	Volledig	Volledig	Volledig
2,5 x 1,25 m	Goed	Volledig	Volledig	Volledig
3 x 1,5 m	Goed	Volledig	Volledig	Max. 7.000 x 1.300 mm
4 x 2 m	Goed	Volledig	Volledig	Max. 7.000 x 1.300 mm
6 x 2 m	Goed	Volledig	Volledig	Max. 7.000 x 1.300 mm
7 x 1,25 m	Op bestelling	Volledig	Volledig	Volledig
7 x 2 m	Goed (vanaf 5 mm)	Volledig	Volledig	Max. 7.000 x 1.300 mm
7 x 3 m	Goed (vanaf 5 mm)	Volledig	Volledig	Max. 7.000 x 1.300 mm
7 x 3,5 m	Goed (vanaf 5 mm)	Vanaf 5 mm plaatdikte	Volledig	Max. 7.000 x 1.300 mm
8 x 2 m	Goed (vanaf 5 mm)	Volledig	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
8 x 3 m	Goed (vanaf 5 mm)	Volledig	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
8 x 3,5 m	Goed (vanaf 5 mm)	Vanaf 5 mm plaatdikte	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
12 x 2 m	Goed (vanaf 5 mm)	Volledig	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
12 x 3 m	Goed (vanaf 5 mm)	Volledig	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
12 x 3,5 m	Goed (vanaf 5 mm)	Vanaf 5 mm plaatdikte	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
16 x 2 m	Op bestelling	Volledig	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
16 x 3 m	Op bestelling	Volledig	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
16 x 3,5 m	Op bestelling	Vanaf 5 mm plaatdikte	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
20 x 2 m	Op bestelling	Volledig	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm
20 x 3 m	Op bestelling	Volledig	Max. 7.200 mm zetlengte	Max. 7.000 x 1.300 mm

Welke plaatdikte en welk formaat kiezen?

Niet elk onderdeel vraagt om het grootste beschikbare formaat of de dikste plaat. Het is verstandiger om de keuze te baseren op meerdere factoren:

Hoe groot is het onderdeel in verhouding tot het beschikbare standaardformaat?
Is het mogelijk om door slim nesten meer onderdelen uit één plaat te halen?
Hoe zwaar wordt de plaat en hoe kan deze nog veilig worden gehanteerd?
Vanaf welke plaatdikte volstaat lasersnijden niet meer en is autogeen snijden nodig? En welke invloed heeft de plaatdikte op de benodigde kantkracht?
Welke eisen stellen transport en opslag aan het gekozen formaat?

Is de juiste combinatie van plaatdikte en formaat niet direct duidelijk? Dan helpt een kort gesprek met Tosec vaak om tot een praktische en efficiënte keuze te komen.

Veelgestelde vragen

Als basisassortiment gelden vier formaten: 2.000 x 1.000 mm, 2.500 x 1.250 mm, 3.000 x 1.500 mm en 6.000 x 2.000 mm. Voor bijzondere gevallen zijn bovendien maten tot 20 x 3 m verkrijgbaar.
In de praktijk komt men vooral 1 / 1,5 / 2 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 mm tegen. Of een bepaalde dikte daadwerkelijk beschikbaar is, blijkt vaak pas in combinatie met het gekozen formaat.
Als vuistregel geldt de 3-mm-grens: daaronder spreekt men van fijnplaat (meestal koudgewalst), daarboven van grofplaat (meestal warmgewalst).
Ja – voor lengte, breedte, dikte en vlakheid zijn normgebonden toleranties gebruikelijk. Het loont om hier al in de constructietekening rekening mee te houden.
Ja, naast de standaardformaten en -diktes zijn bij Tosec ook afwijkende maten verkrijgbaar en te bewerken – neem het beste direct contact op.
